Vetting Transfer Die Stampings Leverandører: Røde flagg og riktige bevegelser

Hva er overføringsstempling og hvorfor det er viktig for kjøpere

Tenk deg at du trenger en stor, geometrisk kompleks metalldel - si, en konstruksjonsbrakett for biler med dype trekk, flere bøyninger og presisjons-hull. En enkelt stemplingsstasjon kan ikke håndtere alt dette i ett skudd. En progressiv terning holder delen festet til en metallstrimmel, noe som begrenser hvor tre-dimensjonal geometrien kan bli. Så hva er alternativet?

Hva overføringsstempling egentlig betyr

Overføringsstempling løser akkurat dette problemet. Det er en multi-pressepresseprosess der et diskret arbeidsstykke - skilt fra metallplaten tidlig - flyttes mekanisk eller robotisk mellom individuelle dysestasjoner inne i en enkelt presse. Hver stasjon utfører en spesifikk formingsoperasjon: blanking, tegning, bøying, piercing eller trimming. Delen vokser gradvis nærmere sin endelige form når den beveger seg gjennom sekvensen.

Overføringsformstempling er en metallformingsprosess der individuelle emner automatisk overføres mellom flere dysestasjoner i en enkelt presse, hvor hver stasjon utfører en sekvensiell formingsoperasjon som å tegne, gjennombore, bøye eller trimme for å produsere komplekse, ferdige deler.

Hovedforskjellen her er at arbeidsstykket er et fritt-stående stykke, ikke koblet til en bærelist. Robotarmer eller mekaniske overføringsstenger plukker den opp, omplasserer den og plasserer den i neste stasjon med presis synkronisering til pressesyklusen. Denne separasjonen gir ingeniører langt mer frihet til å vende, rotere og omorientere delen mellom stasjonene -, noe som muliggjør dypere tegninger, strammere radier og genuint tredimensjonale geometrier som andre stemplingsmetoder sliter med å oppnå.

Hvem bruker Transfer Die Stamping og hvorfor

Produksjonsingeniører og innkjøpskjøpere på tvers av bil-, el-, romfarts- og husholdningssektorene er avhengige av denne prosessen for middels-til-store deler som krever flere formingstrinn. Strukturelle forsterkninger, motorhus, dypt-trukne kabinetter og sikkerhetskritiske-sikkerhetsbraketter er vanlige eksempler. Prosessen kombinerer effektiviteten til automatisert,-høyvolumsproduksjon med den geometriske allsidigheten som trengs for komplekse komponenter.

For kjøpere som vurdereroverføring dø stempling leverandører, det er ikke valgfritt å forstå prosessen - det er grunnlaget for å ta informerte beslutninger om innkjøp. En leverandørs pressetonnasje, antall stasjoner, type overføringsmekanisme og verktøydesignfilosofi påvirker alle delenes kvalitet, ledetid og kostnader direkte. Likevel kan mye av innholdet som er tilgjengelig på nettet leses som en salgsbrosjyre i stedet for en praktisk veiledning.

Denne artikkelen tar en annen tilnærming. Den er strukturert som en kjøper-rådgiverressurs som leder deg gjennom prosessmekanikken, sammenligner overføringsstempling med progressive metoder med redaksjonell nøytralitet, bryter ned den reelle økonomien og gir et konkret rammeverk for å evaluere - og vurdere - potensielle leverandører. Du vil også lære de røde flaggene som indikerer at en leverandør kanskje ikke har evnen de hevder. Målet er enkelt: gi deg kunnskapen til å stille bedre spørsmål og ta sterkere innkjøpsbeslutninger.

Hvordan Transfer Die Presses arbeidsstasjon for stasjon

Å kjenne definisjonen er én ting. Å forstå hva som faktisk skjer inne i pressen - stasjon for stasjon, sekund for sekund - er det som skiller en kjøper som stiller de riktige spørsmålene fra en som aksepterer vage evnekrav til pålydende.

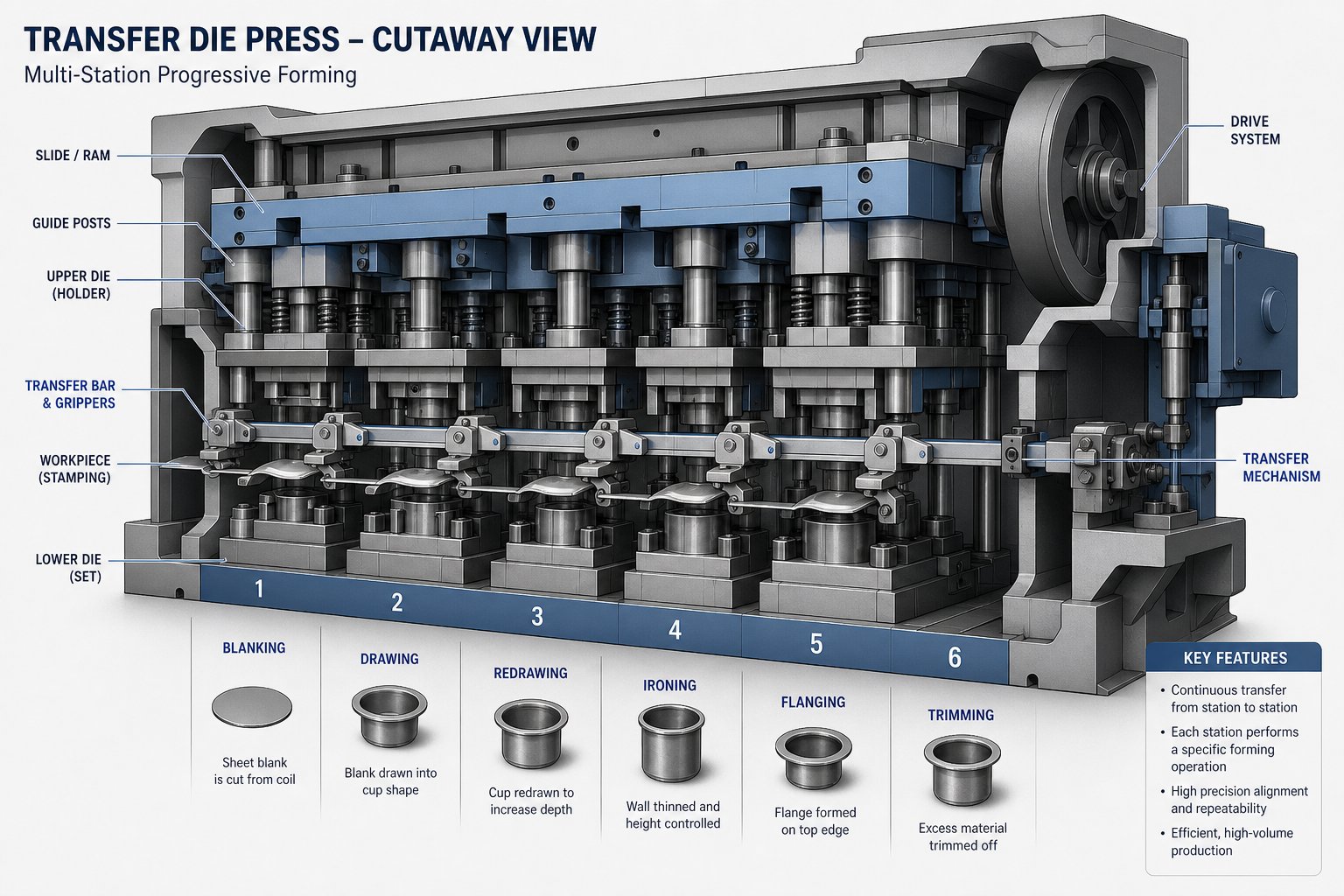

Stasjon-av-Stasjonsoperasjoner forklart

En overføringspresse utfører en nøye koreografert fler-stasjonsformingssekvens. Hver stasjon håndterer én eller to spesifikke oppgaver, og former gradvis et flatt emne til en ferdig, tre-dimensjonal del. Tenk på det som en produksjonslinje komprimert til en enkelt maskin, hvor hvert stopp legger til et nytt lag med geometri.

Her er den typiske rekkefølgen avoverføring av pressestasjonsoperasjonerfra start til slutt:

1. Blanking- En flat form klippes fra spolelageret, og skaper et individuelt arbeidsstykke (emnet) som vil bevege seg fritt gjennom de gjenværende stasjonene.
2. Tegning- Emnet tvinges inn i et dysehulrom av en stans, og danner den første koppen eller skallformen. Det er her dybde og grunnkontur etableres.
3. Omtegning- For dypere deler, utvider ytterligere trekkstasjoner formen gradvis uten å overbelaste materialet, og oppnår trekkforhold på 1,5:1 til 2:1 per stasjon.
4. Piercing- Hull, spor og utskjæringer stanses inn i den delvis utformede delen på nøyaktige steder, ved hjelp av herdet verktøystål for rene kanter.
5. Bøying og flensing- Kanter er brettet, flenset eller vinklet for å lage monteringsfunksjoner, avstivningsribber eller tilkoblingsgrensesnitt.
6. Myntverk- Et høyt-trykk foredler kritiske dimensjoner, skjerper funksjoner og forbedrer overflatefinishen på funksjonelle områder som krever tette toleranser.
7. Trimming- Overflødig materiale fra tegneprosessen fjernes, noe som gir delen sin endelige ytre profil og rene kanter.

Ikke alle deler krever alle syv stadier. En enklere komponent kan hoppe over tegning og mynting helt, mens en kompleks bilkonstruksjon kan bruke ti eller flere stasjoner. Fleksibiliteten til å legge til eller fjerne stasjoner er en grunn til at overføringsstansing håndterer et så bredt spekter av delgeometrier.

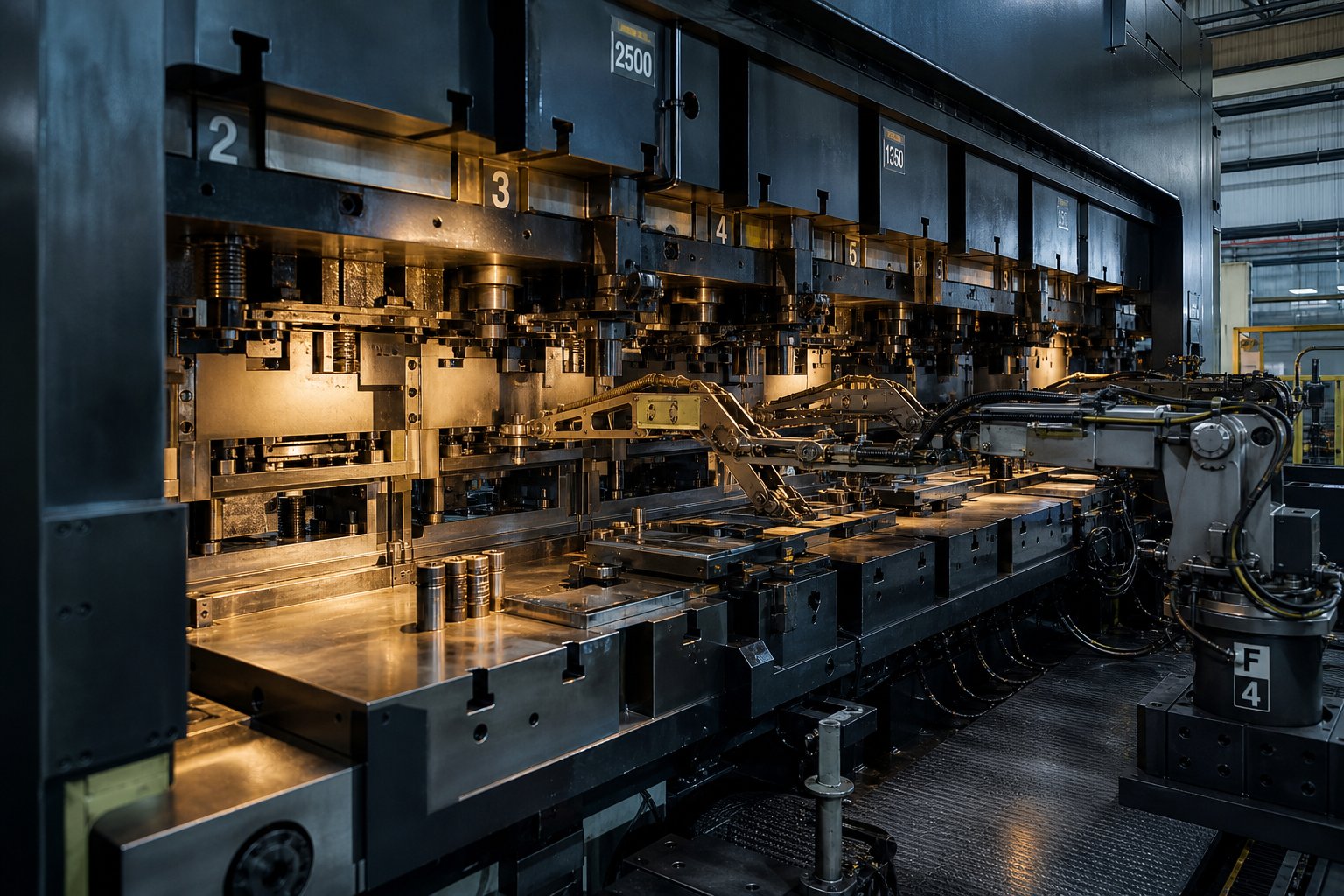

Hvordan robotoverføringsmekanismer flytter deler mellom stasjoner

Det er her overføringsstempling får navnet sitt. Mellom hvert presseslag løfter et synkronisert mekanisk system - typisk bestående av parallelle skinner utstyrt med presisjonsgripere eller fingre - arbeidsstykket av den nedre dysen, flytter det sideveis til neste stasjon og setter det ned på lokaliseringspinnene med repeterbar nøyaktighet. Alt dette skjer i løpet av en brøkdel av et sekund, tidsbestemt nøyaktig til pressestøtens oppslag.

Forstå hvordan robotoverføringsmekanismer fungerer i stemplingssaker for kjøpere fordi mekanismens presisjon direkte påvirker delens kvalitet. Hvis overføringssystemet plasserer et emne selv litt utenfor-senteret ved en trekkstasjon, vil du se ujevn veggtykkelse og dimensjonsdrift. Når du vurderer leverandører, spør om deres overføringssystemtype (to-skinne, tre-servo eller robotarm) og spesifikasjoner for repeterbarhet for posisjon.

Fordi arbeidsstykket er helt fritt-stående - ikke bundet til en bærestrimmel - kan overføringssystemet omorientere det mellom stasjoner. Denne 360-graders tilgangen muliggjør formingsoperasjoner fra flere vinkler, noe som gjør funksjoner som sidehull, underskjæringer og komplekse flenser mulig uten sekundær maskinering.

Pressetonnasje og hva det betyr for delkompleksitet

Pressetonnasjeområdet for overføringsstansing spenner typisk fra 12 tonn for mindre, tynnere deler opp til 600 tonn eller mer for store strukturelle komponenter - et område som er anerkjent som en industristandard. Tonnasje handler ikke bare om makt; det signaliserer hva en leverandør realistisk kan produsere.

En 200-tonns presse håndterer for eksempel moderate trekk i bløtt stål opp til ca. 3 mm tykt. Dypt-hus i rustfritt stål eller store bilforsterkninger krever ofte 400-600 tonn. Hvis en leverandørs største presse topper på 150 tonn, men siterer trygt på den tykke, dype trekkdelen, er det en mismatch verdt å stille spørsmål ved.

Høyere tonnasje korrelerer også med lagstørrelse - større presser har plass til flere stasjoner, noe som betyr flere formingstrinn per syklus og større delkompleksitet i en enkelt omgang. Det er nettopp derfor multi-stasjonsforming muliggjør dypere trekk, strammere radier og mer aggressive materialbevegelser enn progressive metoder på geometrisk krevende deler. Materialet flyter fritt inn i dysehulrom uten at en bæreremse trekker seg tilbake, og hver stasjon kan presse geometrien litt lenger uten å overbelaste det som kom før.

For anskaffelsesteam er takeaway praktisk: En leverandørs pressetonnasjerekkevidde og antall stasjoner er ikke bare spesifikasjoner-. De definerer den øvre grensen for hva den leverandøren faktisk kan danne - og om din del faller innenfor disse grensene eller utenfor dem.

Transfer Die vs Progressive Die Stamping

Pressens tonnasje og antall stasjoner definerer hva en leverandør kan danne -, men de forteller deg ikke om overføringsstempling er den riktige prosessen for din del i utgangspunktet. Det spørsmålet kommer nesten alltid ned til en sammenligning av overførings-stempling og progressiv stansing, siden disse to metodene dominerer kompleks metallforming. Svaret avhenger av delens geometri, volummålene dine og hvor mye materialavfall du tåler.

Geometri og delstørrelsesforskjeller

Progressive dyser holder arbeidsstykket festet til en kontinuerlig metallstrimmel gjennom formingssekvensen. Den stripen fungerer som en bærer, og trekker delen fra stasjon til stasjon. Det er effektivt og raskt -, men det begrenser hvor stor eller tre-dimensjonal den ferdige geometrien kan være. Du kan ikke enkelt vende, rotere eller dyptegne en del som fortsatt er bundet til en spole.

Overføringsdyser fjerner den begrensningen helt. Fordi emnet er kuttet fri ved den første stasjonen, kan gripere omorientere det mellom operasjoner. Dette gir mulighet for komplekse deler med intrikate geometrier og dype trekk som progressive metoder rett og slett ikke kan oppnå. Store karosseripaneler for biler, strukturelle forsterkninger og motorhus med flerretningsfunksjoner er typiske overføringsformkandidater.

En praktisk regel: Hvis delen din er relativt flat, liten-til-middels i størrelse og ikke krever dyp forming, er progressiv sannsynligvis din match. Når du trenger dypere tegninger, større fotavtrykk eller funksjoner dannet fra flere vinkler, er det når du skal bruke overføringsmatris i stedet for progressiv terning.

Skrappriser og materialeffektivitet

Her er en detalj som direkte påvirker kostnadene dine: materialbruk. Ved progressiv stempling blir bærestrimmelen som forbinder delene mellom stasjonene skrap etter at den siste delen er kuttet fri. Denne forbindelsesnettet kan representere en meningsfull prosentandel av det totale forbruket av materiale.

Stempling av overføringsform eliminerer bæreremsen helt. Gripere erstatter banen, så nesten alt innmatingsmaterialet går inn i den ferdige delen. Siden mer enn halvparten av stemplingskostnaden er materiell, har overføringsformstemplingsavfallshastigheten kontra progressiv forskjell reell økonomisk vekt. Mindre materiale per stykke gir direkte en lavere stykkpris, spesielt på legeringer med tykkere-gauge eller høyere-kostnader, der hvert spart gram teller.

Progressive dyser legger deler effektivt inne i stripen, noe som delvis oppveier bæreavfallet. Men for større deler eller dyre materialer som rustfritt stål og kobberlegeringer, er overføringens materialfordel vanskelig å overvinne.

Velge basert på volum og kompleksitet

Ingen av metodene er universelt overlegne. Det riktige valget avhenger av hvor prosjektet ditt befinner seg på volum-kompleksitetsspekteret.

Progressiv stempling går raskere fordi stripen mates kontinuerlig - ingen stopp-og-posisjonssyklus mellom slagene. Denne hastighetsfordelen gjør progressiv til den klare vinneren for høy-volumproduksjon av enklere deler der syklustiden styrer enhetsøkonomien. Prisen for stempling av overføringsformen per del kontra progressivt gap blir smalere eller reverserer ettersom delens kompleksitet øker, fordi overføring eliminerer sekundære operasjoner som progressive deler ofte trenger (separat trimming, ekstra piercing eller av-pressformingstrinn).

Overføringsverktøy koster mer på forhånd på grunn av separate dysesett og selve overføringsmekanismen. Men når din del krever operasjoner som vil kreve kostbart sekundært arbeid etter progressiv stempling, gir overføringens alt-i-tilnærming ofte lavere totalkostnad per ferdig stykke ved moderate-til-høye volum.

Tabellen nedenfor viser sammenligningen mellom kriteriene som betyr mest for anskaffelsesteam:

Mønsteret er tydelig: progressiv dominerer når hastighet og enkelhet stemmer overens. Overføring vinner når geometri krever frihet og materialbesparelser oppveier syklus-tidsforskjeller. De fleste kjøpere trenger ikke det ene eller det andre utelukkende - de trenger en leverandør som forstår begge prosessene godt nok til å anbefale den riktige for hver spesifikke del. Denne anbefalingen bør være drevet av din dels krav, ikke av hvilken prosess leverandøren tilfeldigvis spesialiserer seg på.

Å velge riktig prosess er selvfølgelig bare halve ligningen. Materialene du danner - og toleransene du trenger for å holde - former alt fra verktøydesign til valg av trykkhastighet.

Materialer og spesifikasjoner som passer til overføringsstansing

Hver formingsoperasjon i overføringssekvensen - tegning, bøying, piercing, trimming - samhandler forskjellig avhengig av hvilket metall som beveger seg gjennom den. Et materiales duktilitet avgjør hvor dypt du kan trekke før tynning blir et problem. Strekkstyrken dikterer hvor mye pressetonnasje hver stasjon trenger. Arbeids-herdehastigheten påvirker om du trenger én omtegningsstasjon eller tre. Så før du sender en tilbudsforespørsel, må du bekrefte at materialvalget ditt faktisk er en sterk kandidat for prosessen.

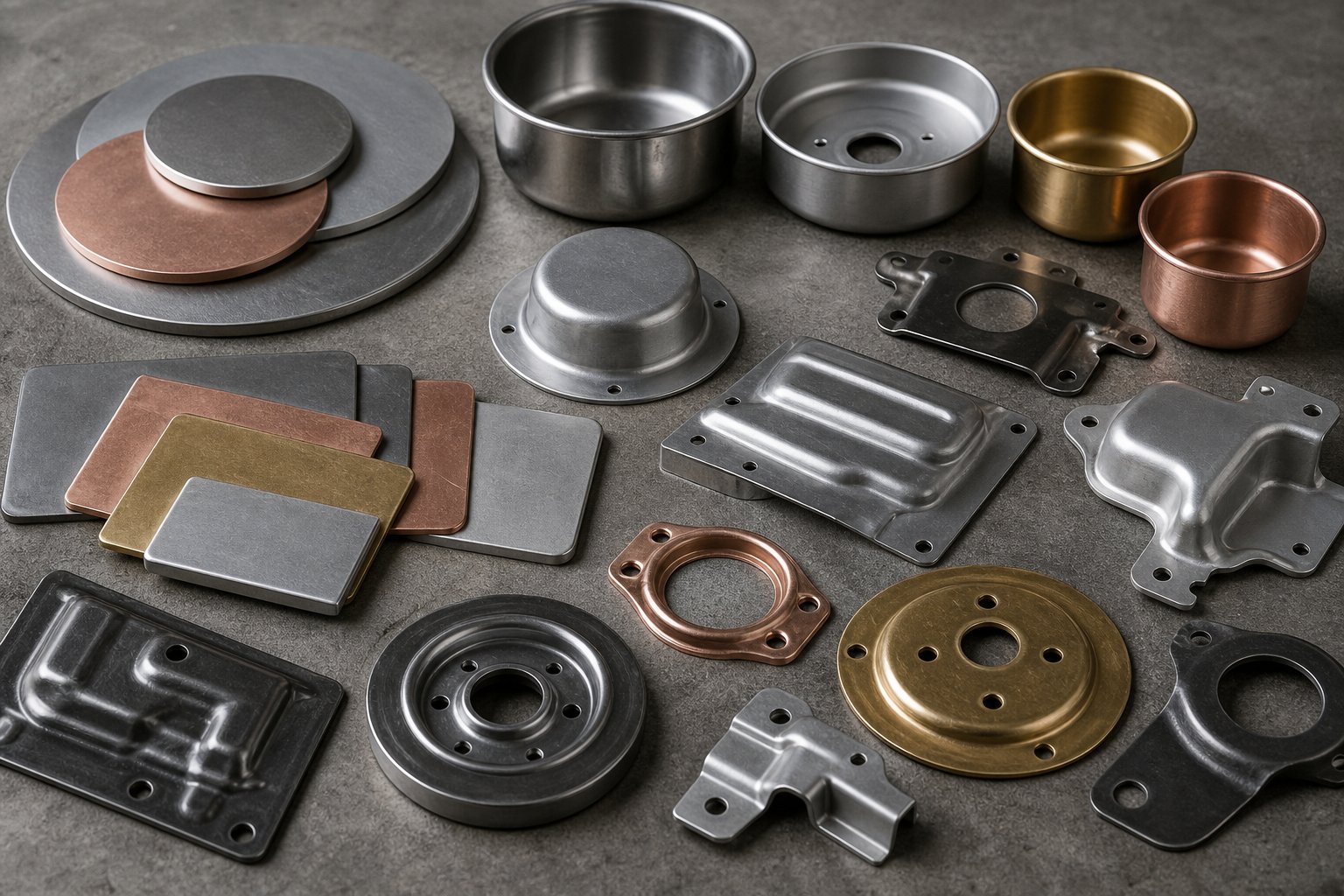

Metaller og legeringer egnet for overføringsstempling

Overføringsdysesystemer håndterer et bredt spekter av metaller, men noen yter bedre enn andre gitt kravene til multi-forming. Her er de vanligste materialkategoriene og hva som gjør dem egnede:

• Karbonstål (lavt til middels karbon)- Arbeidshesten. Milde stålkvaliteter som 1008 og 1010 gir utmerket formbarhet, sveiser lett og tåler aggressive trekk uten å sprekke. Rimelige og allment tilgjengelige, de dekker en stor andel av bil- og industrioverføringsdysearbeid.
• Høy-fast lav-legert stål (HSLA).- Gir høyere strekkfasthet med mindre vekt enn vanlig karbonstål. Vanligvis spesifisert for strukturelle bildeler der styrke-til-vektforhold er avgjørende. Krever høyere pressetonnasje og mer nøye stasjonssekvensering for å unngå tilbakespring.
• Rustfritt stål (300- og 400-serien)- Korrosjonsbestandighet gjør det viktig for medisinske, matforedlings- og marine applikasjoner. 300-serien (304, 316) er mer duktil, men arbeidet-herder raskt, noe som betyr at stasjonsdesign må ta hensyn til økende formingsbelastninger. 400-serien gir god slitestyrke med noe lettere formingsadferd.
• Aluminiumslegeringer (1100, 3003, 5052, 6061)- Lett og korrosjonsbestandig-. Forming av aluminium og rustfritt stål utgjør en betydelig del av produksjonen av elbiler og romfart. Mykere legeringer som 1100 er utmerket for dyptrekking, mens 5052 og 6061 gir høyere styrke på bekostning av redusert duktilitet.
• Kobber og messing- Foretrukket for applikasjoner med elektrisk og termisk ledningsevne. Rent kobber (C110) stempler godt, men er mykt og har lett for å skurre mot verktøyoverflater. Messinglegeringer (C260, C360) balanserer formbarhet med mekanisk styrke, noe som gjør dem praktiske for koblinger og HVAC-komponenter.
• Nikkellegeringer og titan- Spesialiserte materialer for høy-luftfart og medisinske applikasjoner. De er formbare i overføringssystemer, men krever høyere tonnasje, lavere pressehastigheter og førsteklasses verktøystål for å håndtere slitasje på dyseoverflater.

De beste metallene for overføringsstansing har en felles egenskap: tilstrekkelig duktilitet til å overleve flere sekvensielle formingsoperasjoner uten brudd. Sprø eller ekstremt harde materialer kan fortsatt overførings-stemples, men de krever flere stasjoner (mindre formingstrinn per treff) og mer konservative trekkforhold, noe som øker verktøykostnadene.

Tykkelsesområder og dimensjonstoleranser

Tykkelsen for overføringsstansestansematerialet varierer etter leverandør og pressekapasitet, men bransjepraksis spenner vanligvis fra rundt 0,4 mm for tynne-presisjonsdeler opp til 6 mm eller mer for tunge strukturelle komponenter. Thomas GmbH publiserer for eksempel et arbeidsområde på 0,4 til 1,2 mm for sine overføringsoperasjoner fokusert på deler med mindre-diameter, mens leverandører som kjører 400-600 tonns presser rutinemessig danner tykkere målere for bilforsterkninger.

Hva betyr tykkelse i praksis? Tykkere materialer krever proporsjonalt høyere pressetonnasje ved hver trekkstasjon. De trenger også større radier på punch-neser og dyseinnganger for å unngå brudd. Tynnere materialer dannes med mindre kraft, men er mer utsatt for rynker under dype trekk, noe som krever presis trykkkontroll for tomme-holderen på hver stasjon.

For dimensjonstoleranser for overføringsstansing avhenger oppnåelig nøyaktighet av materiale, geometri og antall stasjoner. Generell bransjekapasitet faller i området +/-0,05 mm for godt-kontrollerte prosesser, med noen operasjoner med høy-presisjon som oppnår toleranser så tette som +/-0,01 mm på kritiske funksjoner gjennom mynt- og kalibreringsstasjoner. Husk at strammere toleranser øker verktøyets kompleksitet og kostnader - så spesifiser dem kun på funksjonelle overflater der de virkelig er nødvendige.

Materialvalg bølger gjennom alle aspekter av et overføringsdyseprogram: det former stasjonssekvensering, dikterer valg av presstonnasje, påvirker verktøystålkvaliteter og bestemmer oppnåelige syklushastigheter. Aluminium går raskere enn rustfritt. Kobber krever andre smørestrategier enn karbonstål. En dyktig leverandør vil stille detaljerte spørsmål om materialspesifikasjonen din før du siterer -, og hvis de ikke gjør det, forteller det deg noe om deres tekniske dybde. Noe som bringer oss til det bredere spørsmålet om prosjektøkonomi og hvordan materielle beslutninger går direkte inn i kostnadsstrukturen til overføringsstanseprogrammer.

Forstå økonomien ved overføringsstansing

Materialvalg former kostnadsstrukturen din -, men det definerer den ikke alene. Det virkelige økonomiske bildet av et overføringsformprogram kommer i fokus når du undersøker verktøyinvesteringer,-del amortisering og totale eierkostnader for overføringsstansestempel kjøpere ser sjelden nedbrutt i leverandørmarkedsføring.

Verktøyinvestering og kostnadsstruktur per-del

Her er realiteten: overføringsverktøy koster mer på forhånd enn en sammenlignbar progressiv matrise. Hvorfor? Fordi overføringssystemer krever flere individuelle dysesett (ett per stasjon) pluss den mekaniske eller servo-drevne overføringsmekanismen som flytter emner mellom dem. En progressiv terning, derimot, huser alle operasjoner i en enkelt terningblokk. Denne konsolideringen sparer innledende investering, men ofrer geometrisk frihet.

Hvor mye mer? Avstanden varierer betydelig avhengig av delens kompleksitet, men kostnadene for stansing av overføringsstanser kontra progressiv er vanligvis 20-50 % høyere for tilsvarende formingsarbeid. Progressiv formverktøy i seg selv varierer fra omtrent $10 000 for enkle enkelt-stasjonsstanser opp til $350 000 for komplekse multi-stasjonsverktøy. Overføringsverktøy sitter i den øvre enden - og utover – på grunn av den ekstra automatiseringsintegrasjonen.

Formelen for kostnad per-del er konseptuelt enkel. Hver del du kjører absorberer en andel av verktøyinvesteringen, pluss råvarekostnad (justert for skraphastighet), pluss driftskostnad (maskintid, energi, arbeidskraft). Som eningeniørfokusert-sammenbruddillustrerer, ser formelen slik ut: total verktøykostnad delt på produksjonsvolum, pluss materialkostnad multiplisert med én pluss skraphastighet, pluss driftskostnad per syklus. Overføringens fordel viser seg to steder: lavere skraprate (ingen avfall fra transportbånd) og færre sekundære operasjoner foldet inn i den driftskostnadslinjen.

Volumterskler og ROI-hensyn

Så når lønner den høyere forhåndsinvesteringen seg? Volumterskelene for ROI for overføringsstansing avhenger av delens kompleksitet og materialkostnad, men et generelt mønster gjelder. Ved svært lave volumer forblir - under noen få tusen deler - stemplingskostnaden per del ved volum høy fordi verktøyamortisering dominerer. Matematikken skifter etter hvert som volumet stiger.

For progressiv stempling kontra fabrikasjon, setter bransjedata crossoveren rundt 3000 til 7000 deler per år. Overføringsstemplingens crossover sitter noe høyere på grunn av den større verktøyinvesteringen -, men ligningen snur raskere enn du kanskje forventer når du tar hensyn til eliminerte sekundære operasjoner og redusert materialavfall. En del som trenger av-presstrimming, ekstra piercing eller manuell re-orientering etter progressiv stempling, koster ofte mindre per stykke via overføring når volumene rettferdiggjør verktøyet.

Nøkkelinnsikten: ikke evaluer økonomien i overføringsformen på verktøykostnad alene. Evaluer den på total levert kostnad per ferdig del, inkludert hver nedstrømsoperasjon delen ellers ville trenge.

Merverdi-tjenester som reduserer totale kostnader

Det er her leverandørvalgsamtalen knytter seg direkte til økonomi. En leverandør av overføringsstanser som tilbyr integrerte sekundære tjenester eliminerer overleveringer, frakt mellom leverandører og kvalitetsrisiko ved hvert overgangspunkt. Hver operasjon som håndteres under ett tak komprimerer forsyningskjeden og fjerner kostnader.

Når du vurderer leverandører, se etter disse egenskapene sammen med kjernestempling:

• Sveising og sammenføyning- Punktsveising, MIG/TIG-sveising eller projeksjonssveising utføres umiddelbart etter stempling, før deler forlater anlegget.
• Plating og overflatebehandling- Forsinking, e-belegg, pulverlakkering eller passivering påført i-hus eller gjennom administrerte leverandørpartnerskap.
• Varmebehandling- Avspenning, gløding eller herding for deler som krever spesifikke mekaniske egenskaper etter-forming.
• Montering og del-montering- Maskinvareinnsetting, nagling eller komponentsammenstilling som gir en klar-til-installering i stedet for en råstempling.
• Avgrading og etterbehandling- Trommeling, vibrerende etterbehandling eller manuell avgrading for å møte kosmetikk- eller sikkerhetskrav.
• Inspeksjon og sortering- Visjonssysteminspeksjon, CMM-verifisering eller 100 % funksjonell måling integrert i produksjonsflyten.

Hver tjeneste du konsoliderer med stemplingsleverandøren din fjerner en innkjøpsordre, en forsendelseshendelse, en mottaksinspeksjon og en planleggingsavhengighet fra driften. Den kumulative effekten på totale eierkostnader er betydelig - og overstiger ofte besparelsene per-del fra selve stemplingsprosessen.

Økonomi forteller deg om overføringsstansing gir økonomisk mening for din del. Men en levedyktig kostnadsmodell gir bare resultater hvis leverandøren bak den har den tekniske dybden, utstyret og kvalitetssystemene for å utføre pålitelig. Det er en helt annen type evaluering - som krever at du vet nøyaktig hva du skal se etter og hva du skal stille spørsmål ved.

Hvordan evaluere leverandører av overføringsstanser

En kostnadsmodell som fungerer på papir leverer kun dersom leverandøren bak faktisk kan gjennomføre. Og i stempling av overføringsstanser, hvor kompleksiteten av verktøy for flere-stasjoner er høy og dimensjonal repeterbarhet avhenger av presis synkronisering mellom press, stanser og overføringsmekanismer, er det ikke alle leverandører som hevder evner som virkelig har det. Du trenger en strukturert måte å skille ekte ekspertise fra markedsføringsspråk på.

Her er et praktisk rammeverk for hvordan du evaluerer leverandører av overføringsstansing - kriterium for kriterium, med klare indikatorer på hva som signaliserer reell kapasitet versus krav på overflate-nivå.

Sertifiseringer og kvalitetssystemer for å verifisere

Start med kvalitetssertifiseringer, men ikke stopp ved å se en logo på et nettsted. ISO 9001:2015 er den minste akseptable grunnlinjen for alle anerkjente stemplingsprodusenter - den bekrefter dokumenterte prosesser, kalibreringsplaner, interne revisjoner og prosedyrer for korrigerende handlinger. Hvis en leverandør ikke kan produsere et gyldig ISO 9001-sertifikat med et omfang som eksplisitt nevner stemplingsoperasjoner, er det en umiddelbar diskvalifisering.

For bruk i biler, elbiler eller nyttekjøretøy, se etter IATF 16949:2016. Denne standarden bygger på ISO 9001 og legger til obligatoriske krav for APQP, PPAP, FMEA, SPC og MSA -, alle direkte relevante for overføringsstansing der små prosessskifter kan gå over i dimensjonsdrift på tvers av flere stasjoner. IATF 16949-sertifiserte leverandører gjennomgår overvåkingsrevisjoner hver 6. til 12. måned med uanmeldte revisjoner mulig, noe som betyr at deres kvalitetsdisiplin blir kontinuerlig verifisert i stedet for å kontrolleres en gang hvert tredje år.

En sjekkliste for sertifiseringsleverandører for overføringsstansing bør også inneholde bekreftelsestrinn: be om det faktiske sertifikatet (ikke et skjermbilde), bekreft at den sertifiserte adressen til stedet samsvarer med hvor delene dine skal produseres, og kontroller at sertifiseringsomfanget dekker metallstemplingsprosesser spesifikt. Et firma sertifisert for monteringsoperasjoner har ikke nødvendigvis sertifisering for forming og stempling.

In-Husverktøy og teknisk støtte

Det er her genuin kapasitet skiller fra outsourcet kapasitet. En intern-leverandør av verktøyoverføringsverktøy kontrollerer hele prosesskjeden - formdesign, maskinering, montering, utprøving og løpende vedlikehold - uten å være avhengig av eksterne verktøyprodusenter hvis tidsplaner og prioriteringer de ikke kan kontrollere.

Hvorfor betyr dette så mye? Overføringsformverktøy er iterativt. Under prøven oppdager ingeniører at Station 4s trekkdybde forårsaker tynning, eller at overføringsfingrene må flyttes for å unngå merking av en kosmetisk overflate. Når verktøy bygges i-hus, skjer disse justeringene på dager. Når verktøy er outsourcet, tar de samme rettelsene uker og involverer frem-og-kommunikasjon som eroderer både tidslinje og dimensjonsnøyaktighet.

Se etter leverandører som tilbyr tilbakemelding om design-for-manufacturability (DFM) under tilbudsgivning, ikke bare etter at verktøyet er betalt. Teknisk samarbeid i grensesnittet - som diskuterer materialatferd, stasjonssekvensering, tegningsforhold og toleransestrategi - signaliserer at en leverandør har erfarne verktøyingeniører på ansatte i stedet for ordre-takere som videresender utskriften din til en underleverandør.

Prototyping-støtte er en annen sterk indikator. En leverandør som er villig til å myke-verktøy for en prototype eller kjøre simuleringsanalyse før de forplikter seg til herdet produksjonsverktøy, viser både teknisk dybde og en prosess-orientert tankegang fokusert på å få det riktig før skalering.

Utstyrsgjennomsiktighet og produksjonskapasitet

Be enhver potensiell leverandør om å dele utstyrslisten sin - pressetonnasjer, sengestørrelser, antall stasjoner, overføringssystemtyper og inspeksjonsutstyr. En transparent leverandør publiserer denne informasjonen eller gir den lett under kvalifiseringen. Vage svar som "vi har tilstrekkelig kapasitet" uten spesifikasjoner burde vekke bekymring.

Utstyrsgjennomsiktighet er viktig fordi det lar deg verifisere at leverandørens presssortiment faktisk samsvarer med dine delkrav. Hvis komponenten din trenger 400 tonn formingskraft på åtte stasjoner, og leverandørens største overføringspresse er 200 tonn med seks stasjoner, lukker ingen ingeniøroptimisme dette gapet.

Bransjeerfaring på tvers av relevante sektorer signaliserer også pålitelighet. En leverandør av overføringsstansestempel for bil- og el-applikasjoner, for eksempel, har sannsynligvis navigert gjennom prosessdisiplinen, sporbarhetskravene og volumrampeutfordringene som følger med disse programmene. Erfaring fra sektorer for alternativ energi og nyttekjøretøy gir ytterligere bevis på kapasitet med større, strukturelt krevende deler.

YICHENs overføringsstemplingtilbudet illustrerer hvordan dette ser ut i praksis: de publiserer sine multi-stasjonsformingsmuligheter med robotoverføring, demonstrerer erfaring på tvers av bil-, EV- og alternativ energisektorer, og gir-intern ingeniørstøtte for å hjelpe produksjonsingeniører med å vurdere om deres større eller mer komplekse deler er egnede kandidater for stabil repeterbarhetsforming.

Tabellen nedenfor konsoliderer disse kriteriene i en praktisk sjekkliste for leverandørevaluering:

Arbeid systematisk gjennom denne sjekklisten under leverandørkvalifisering. Ingen enkelt kriterium garanterer et godt resultat, men en leverandør som scorer godt på alle åtte har infrastrukturen og prosessmodenheten til å levere komplekse overførings-stemplede deler pålitelig. Og like viktig - en leverandør som kommer til kort på flere kriterier, avslører hull som ingen konkurransedyktige priser kan kompensere for når produksjonsproblemer dukker opp.

Røde flagg når du velger en leverandør av overføringsstansing

En sterk evalueringssjekkliste forteller deg hva du skal se etter. Men å vite hvordan man veterinærer overfører stansefirmaer betyr også å erkjenne hva som bør få deg til å gå bort. Noen advarselsskilt er subtile - begravd i hvordan en leverandør reagerer (eller ikke reagerer) under tilbudsprosessen. Andre er åpenbare når du vet hvor du skal lete.

Innsatsen er høy. Overføringsverktøy representerer en betydelig kapitalforpliktelse, og å bytte leverandør midt i-programmet betyr å skrinlegge investeringen og starte på nytt. Ved å oppdage røde flagg fra leverandøren tidlig sparer du måneder med forsinkelser og tusenvis av ubrukte kostnader.

Verktøy og kapasitet Røde flagg

Disse advarselsskiltene når du velger en metallstemplingsleverandør peker direkte på hull i teknisk kapasitet eller produksjonsinfrastruktur:

• Ingen-intern verktøydesign eller byggeevne- En leverandør som outsourcer alt arbeid, mister kontroll over iterasjonshastighet, kvalitet og tidslinje. Når utprøving avslører problemer (og det gjør det alltid), avhenger rettelser av en tredjeparts tidsplan. Dette legger til uker til programmet ditt og introduserer kommunikasjonslag som eroderer presisjonen.
• Ingen publisert utstyrsliste eller vage kapasitetskrav- Hvis en leverandør ikke vil spesifisere pressetonnasjer, antall stasjoner eller overføringsmekanismer, kan det hende at de ikke har riktig utstyr for din del. Sommerker bransjeobservatører, utdatert eller ukjent utstyr betyr ofte langsommere ledetider, inkonsekvent produksjon og begrenset skalerbarhet.
• Vage toleransepåstander uten støttende data- Utsagn som "vi holder stramme toleranser" betyr ingenting uten dokumenterte Cpk-data, første-artikkelinspeksjonsrapporter eller SPC-poster. En dyktig leverandør støtter dimensjonale påstander med målebevis - ikke bare verbal forsikring.
• Ingen formelle kvalitetssertifiseringer- Fraværet av ISO 9001 (minst) forteller deg at det ikke er noe eksternt verifisert kvalitetsstyringssystem på plass. For bil- eller elbilarbeid er manglende IATF 16949 en ikke-starter. Overfør kvalitetssertifiseringskrav for leverandøren fordi multi-forming av stasjoner krever prosessdisiplin - uten det, stasjons-til-stasjonsvariasjonsforbindelser til-utfor-deler.
• Uvilje til å dele referansekunder eller tidligere prosjekteksempler- Alle erfarne leverandører har suksesshistorier. Motvilje mot å gi referanser antyder enten begrenset relevant erfaring eller forhold som ikke endte godt. Uansett er det en risiko du tar blind.

Kommunikasjons- og prosessvarselskilt

Teknisk kapasitet er viktig, men det gjør også hvordan en leverandør fungerer-til-dag. Disse atferdsmønstrene forutsier ofte nedstrømsproblemer:

• Treg eller ikke-svarende kommunikasjon under sitering- Hvis en leverandør bruker dager på å svare på grunnleggende spørsmål før de har virksomheten din, kan du forestille deg responstiden når produksjonsproblemer oppstår. Åpen og responsiv kommunikasjon under tilbud signaliserer hvordan en leverandør vil oppføre seg når problemer dukker opp midt i-produksjonen.
• Ingen tilbakemelding på design-for-fremstillingsevne fra din side- En leverandør som godtar tegningen din uten noen tekniske spørsmål har sannsynligvis ikke analysert den i detalj. Erfarne overføringsformingeniører har alltid observasjoner om trekkdybde, materialflyt eller toleransestabling-opp. Taushet her antyder orden-i stedet for teknisk engasjement.
• Uklare eller unnvikende prissammenbrudd- Et tilbud som kun viser en engangs-beløp for verktøykostnad og per-pris, uten noen oversikt over hva som er inkludert, gir rom for skjulte avgifter og tvister om omfang senere. Gjennomsiktige leverandører deler kostnadene tydelig ned og forklarer hva hver artikkel dekker.
• Overlovende på ledetider uten kvalifikasjoner- Overføringsformprogrammer involverer verktøydesign, stålinnkjøp, maskinering, montering og utprøving. En leverandør som siterer aggressive tidslinjer uten å diskutere noen av disse trinnene kan fortelle deg hva du vil høre i stedet for hva som er realistisk.

Ingen av disse røde flaggene garanterer et dårlig resultat isolert sett. Men når to eller tre dukker opp sammen under kvalifiseringen, danner de et mønster som erfarne innkjøpsteam lærer å respektere. Kostnaden ved å ignorere disse signalene er ikke bare en forsinket levering - det er utrangert verktøy, tapte oppstartsvinduer og strevet med å-resource under press.

Å gjenkjenne disse advarselsskiltene er beskyttende. Men å vite hvordan et sunt leverandørengasjement faktisk ser ut - fra første kontakt til produksjonsrampe - gir deg en like kraftig referanseramme for å måle hver interaksjon mot.

Leverandørengasjementsprosessen fra tilbudsforespørsel til produksjon

Røde flagg forteller deg hvem du bør unngå. Men hvordan ser egentlig et godt-engasjement ut når alt går riktig? Å forstå prosessen for overføringsstempling RFQ forklart trinn for trinn gir deg en konkret målestokk - en mental mal du kan holde enhver leverandørinteraksjon mot. Når en leverandørs prosess gjenspeiler denne sekvensen, har du sannsynligvis å gjøre med et team som har gjort dette før. Når trinn hoppes over eller overskrides, vil du merke det umiddelbart.

Hele livssyklusen fra første forespørsel til stabil produksjon følger en forutsigbar bue. Hver etappe bygger på den før den, og å kutte hjørner tidlig dukker nesten alltid opp som problemer senere.

Fra tilbudsforespørsel til design-for-gjennomgang av produksjonsevne

Alt starter med din forespørsel om tilbud. Du sender inn deltegninger (2D-utskrifter, 3D CAD-modeller), materialspesifikasjoner, toleransekrav, estimerte årlige volumer og eventuelle applikasjons-spesifikke merknader - krav til overflatefinish, sekundære operasjoner som trengs eller forventninger om overholdelse av regelverk. Jo mer fullstendig tilbudsforespørsel-pakken din, desto mer nøyaktig og meningsfylt blir svaret du får.

En dyktig leverandør setter ikke bare pris på delen din og sender et nummer tilbake. Ingeniørteamet deres utfører først en gjennomførbarhetsanalyse, og undersøker om delens geometri, materialvalg og spesifiserte toleranser kan oppnås gjennom overføringsforming som tegnet. Dette er designet for gjennomgang av stansing for produksjonsoverføring -, og det er uten tvil det mest verdifulle trinnet i hele engasjementet.

Hvordan ser en sterk DFM-anmeldelse ut? Leverandørens ingeniører flagger potensielle problemer: en trekkdybde som risikerer å bli tynnere, en bøyeradius strammere enn materialet kan håndtere uten å sprekke, hull plassert for nært til å danne trekk der det er sannsynlig at forvrengning er angitt, eller toleranser spesifisert strammere enn nødvendig på ikke-funksjonelle overflater. SomMetalForming Magazineunderstreker, DFM er en vinn-vinn-praksis - den reduserer produksjonskostnadene, forbedrer kvaliteten på delene og forhindrer kostbare redesigns nedstrøms. Leverandører som investerer ingeniørtid her, beskytter både budsjettet ditt og sitt eget.

Vær oppmerksom på dette stadiet. En leverandør som returnerer tilbudet ditt innen 48 timer uten tekniske spørsmål har sannsynligvis ikke analysert din del i noen meningsfull dybde. En leverandør som kommer tilbake med tre oppmerkede-tegningssider som viser foreslåtte radiusendringer, materialalternativer og alternativer for toleranseavslapping på ikke-kritiske funksjoner? Det er ingeniørengasjement -, og det er det klareste tidlige signalet om en pålitelig partner.

Tidslinje for verktøyutvikling og prototyping

Når du godtar tilbudet og utsteder en innkjøpsordre, går prosjektet inn i verktøydesign. Det er her leverandørens ingeniører bestemmer stasjonssekvensering, formingsstrategi, overføringsfingerplassering og sensorintegrasjon. For en typisk multi-overføringsform kan denne designfasen alene ta flere uker ettersom ingeniører jobber med å lage simuleringer og optimalisering av stripe- eller blanklayout.

Tidslinjen for verktøyutvikling for overføringsstansing varierer betydelig med kompleksiteten til delene. Her er den generelle sekvensen og hva du kan forvente på hvert trinn:

1. Verktøydesign og ingeniørgjennomgang- 3 til 6 uker. Ingeniører fullfører stasjonsoppsettet, velger verktøystålkvaliteter og designer grensesnittet for overføringsmekanismen. Du bør motta milepæler for designgjennomgang i denne perioden.
2. Innkjøp av verktøystål og CNC-bearbeiding- 4 til 8 uker. Dysekomponenter er maskinert av herdet verktøystål som D2 eller A2, med kritiske elementer varme-behandlet for slitestyrke. Leverandører med-maskinbearbeiding komprimerer denne tidslinjen betydelig.
3. Montering av dyse og første prøve- 2 til 4 uker. Komponenter settes sammen i formskoene, installeres i pressen og kjøres gjennom de første treffene. Ingeniører justerer klaringer, justerer tomme-holdertrykk og avgrenser overføringstidspunktet. SomFabrikkenrapporter, kan det ta opptil 30 uker å bygge - for en produksjonsoverføring, og det er før valideringen begynner.
4. Prøveproduksjon og dimensjonell verifisering- 1 til 3 uker. Deler fra kontrollerte serier er fullt målt mot utskriftsspesifikasjoner. SPC-data samles inn, Cpk-verdier beregnes, og eventuell dimensjonsavvik identifiseres og korrigeres gjennom dysejusteringer.
5. Første-artikkelinspeksjon og PPAP-innsending- 1 til 2 uker. En formell dokumentasjonspakke som inkluderer dimensjonsrapporter, materialsertifiseringer, kontrollplaner og prosessflytdiagrammer er kompilert og sendt inn for godkjenning.

Total tidslinje fra PO til godkjente prøver? Omtrent 12 til 24 uker for de fleste overføringsformprogrammer, avhengig av kompleksitet. Deler som krever prototyping legger til tid på forhånd, men sparer ofte mer tid senere ved å fange opp designproblemer før herdet verktøy kuttes.

Prototyping i seg selv fortjener spesiell oppmerksomhet. Mykt verktøy - laget av materialer som Kirksite (en aluminium-sinklegering) eller T6 aluminium - kan produsere funksjonelle prototypestemplinger på så lite som fem til åtte uker. Disse prototypene validerer formingsmulighet, bekrefter dimensjonsadferd og avslører problemer som simulering alene kan gå glipp av. En leverandør som tilbyr denne muligheten viser både teknisk allsidighet og en forpliktelse til å få prosessen riktig før du forplikter budsjettet ditt til produksjons-stålverktøy.

Leverandører likerYICHENstrukturere deres engasjement rundt denne typen ingeniørsamarbeid for komplekse multi-overføringsdyser, støtte produksjonsingeniører gjennom evaluering, prototyping og valideringsstadier - spesielt for større eller mer komplekse deler som krever robotoverføring og stabil repeterbarhet på tvers av høye stasjonstall.

Produksjonsrampe-Opp og kontinuerlig kvalitet

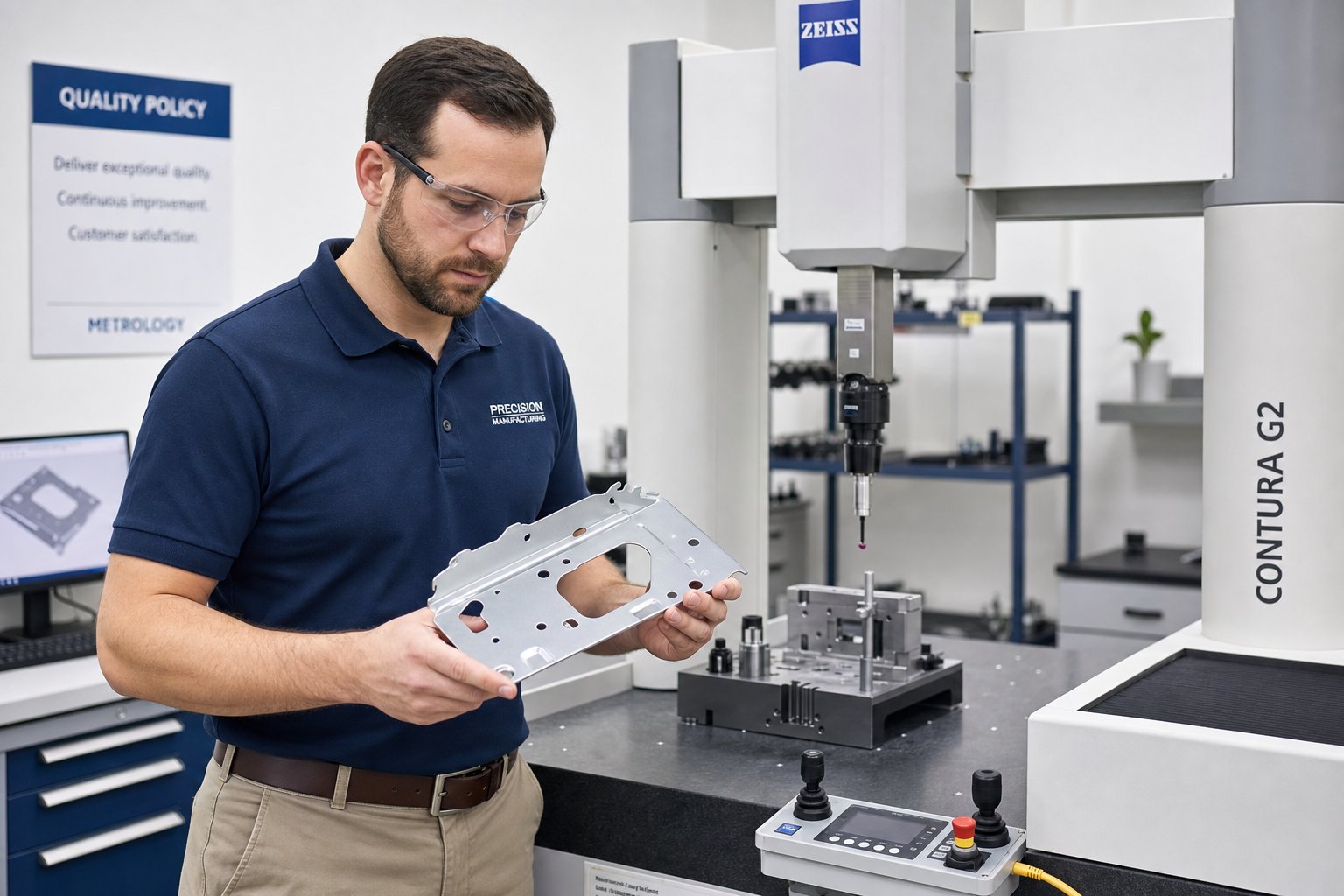

Første artikkelinspeksjonsoverføringsproduksjon markerer den formelle inngangsporten mellom utvikling og produksjon. Din godkjenning av PPAP-pakken autoriserer leverandøren til å starte masseproduksjon. Men overgangen fra godkjente prøver til full-hastighet er ikke umiddelbar - og en god leverandør behandler det ikke på den måten.

Under rampe-opp går pressen med gradvis økende hastighet mens kvalitetsteknikere overvåker dimensjonsstabilitet, overflatetilstand og prosessparametere. Kontrollplaner definerer hvilke dimensjoner som kontrolleres med hvilken frekvens - kritiske funksjoner kan måles for hver 50. del, mens generelle dimensjoner verifiseres med noen hundre års mellomrom. I-prosess fanger SPC-overvåking opp drift før det blir skrap.

Løpende kvalitetsstyring skiller profesjonell drift fra butikker som ser på godkjenning som målstreken. Se etter leverandører som vedlikeholder:

• Dokumenterte kontrollplanermed klare inspeksjonsfrekvenser, målemetoder og reaksjonsprotokoller for ut-av-spesifikke forhold
• Periodiske vedlikeholdsplaner for formen- slipe skjærekanter, bytte ut slitte innsatser og på nytt-sjekke kritiske klaringer med definerte intervaller
• Materialsporbarhetfra kveil eller blank kvittering til ferdige deler, som knytter hver forsendelse tilbake til dens råvaresertifisering
• Kontinuerlige forbedringsprosessersporing av skrotrater, årsaker til nedetid og korrigerende handlinger over tid

Forlovelsen avsluttes ikke ved første sending. Det utvikler seg til et produksjonsforhold der kommunikasjonstråkk, kvalitetsrapportering og proaktiv problemløsning definerer om en leverandør blir en langsiktig-partner eller en enkelt-programleverandør.

Her er bunnlinjen for anskaffelsesteam og produksjonsingeniører som vurderer leverandører av overføringsstansing: prosessen fra tilbudsforespørsel til stabil produksjon er iboende kompleks, og involverer betydelige verktøyinvesteringer, iterativ konstruksjon og streng validering. Leverandører som leder deg gjennom hvert trinn på en transparent måte - som flagger risikoer tidlig, prototyper før de forplikter seg til herdet stål og dokumenterer alt fra materialsertifikater til Cpk-verdier -, er de som er verdt å bygge programmer rundt. Den rette leverandøren lager ikke bare deler. De gjør hele reisen fra konsept til repeterbar produksjon forutsigbar.

Ofte stilte spørsmål om leverandører av overføringsstanser

1. Hva er overføringsstansing og hvordan skiller det seg fra progressiv stansing?

Stempling av overføringsstanser bruker robotarmer eller mekaniske stenger for å flytte frittstående-emner mellom individuelle stansestasjoner med ett enkelt trykk. Hver stasjon utfører en sekvensiell formingsoperasjon som tegning, piercing eller bøying. I motsetning til progressiv stempling, hvor arbeidsstykket forblir festet til en bæreremse, lar overføringsstempling deler vendes, roteres og formes dypt fra flere vinkler. Dette gjør den ideell for større, mer geometrisk komplekse deler som progressive metoder ikke kan oppnå, selv om progressiv stempling går raskere for enklere, mindre komponenter.

2. Hvilke sertifiseringer bør en leverandør av overføringsstansestempel ha?

Som et minimum bør en anerkjent leverandør av overføringsstanser ha en gyldig ISO 9001:2015-sertifisering med et omfang som eksplisitt dekker stemplingsoperasjoner. For bruk i biler eller elbiler er IATF 16949:2016 avgjørende siden den legger til obligatoriske krav for APQP, PPAP, FMEA og SPC. Kjøpere bør bekrefte at den sertifiserte anleggsadressen samsvarer med det faktiske produksjonsanlegget, og at sertifiseringsomfanget spesifikt nevner metallstemplingsprosesser i stedet for urelaterte operasjoner som montering alene.

3. Hvor lang tid tar det å utvikle overføringsverktøy fra PO til produksjon?

Et typisk overføringsprogram tar omtrent 12 til 24 uker fra innkjøpsordre til godkjente produksjonsprøver. Dette inkluderer verktøydesign (3-6 uker), anskaffelse av verktøystål og CNC-bearbeiding (4-8 uker), montering og utprøving (2-4 uker), prøveproduksjon med dimensjonell verifisering (1-3 uker), og inspeksjon av første artikkel med PPAP-innlevering (1-2 uker). Leverandører som YICHEN som tilbyr intern ingeniør- og prototypstøtte kan bidra til å komprimere tidslinjer ved å fange opp designproblemer tidlig gjennom simulering og validering av myke verktøy.

4. Hvilke materialer fungerer best for overføringsstansing?

Materialer med tilstrekkelig duktilitet til å overleve flere sekvensielle formingsoperasjoner fungerer best. Karbonstål (1008, 1010) er det vanligste på grunn av utmerket formbarhet og rimelige priser. Rustfritt stål (300- og 400-serien), aluminiumslegeringer (1100, 3003, 5052), kobber-, messing- og HSLA-stål er også godt-egnet. Materialtykkelse varierer vanligvis fra 0,4 mm til 6 mm eller mer, avhengig av pressekapasitet. Nøkkelfaktoren er at materialvalg direkte påvirker stasjonssekvensering, pressetonnasjekrav og oppnåelige syklushastigheter.

5. Hva er de største røde flaggene når du velger en leverandør av overføringsstansestempel?

De mest bekymringsfulle advarselsskiltene inkluderer ingen-intern verktøydesign eller byggeevne, nektelse av å dele en utstyrsliste med pressetonnasjer og stasjonstall, vage toleransepåstander uten dokumenterte Cpk- eller SPC-data, fravær av formelle kvalitetssertifiseringer som ISO 9001, og manglende vilje til å gi referansekunder. På kommunikasjonssiden, langsom respons under tilbudsgivning, ingen DFM-tilbakemeldinger på din deldesign, uklare prissammenbrudd og overløftende ledetider uten å diskutere verktøyutviklingsstadier, alle signaliserer potensielle pålitelighetsproblemer nedstrøms.
